學校管道直飲水系統工程案例
發布時間：2017-03-14 19:53:15 文章來源：廣西康津水處理設備有限公司 人氣：0

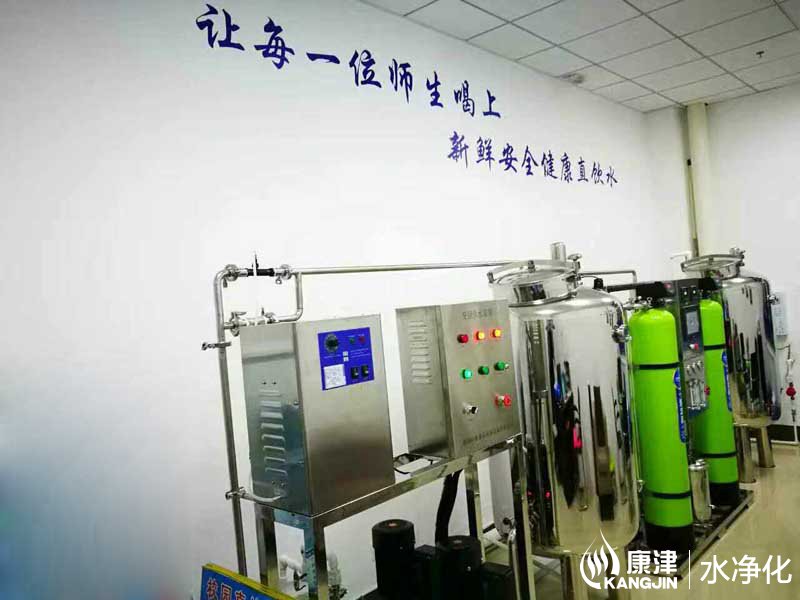

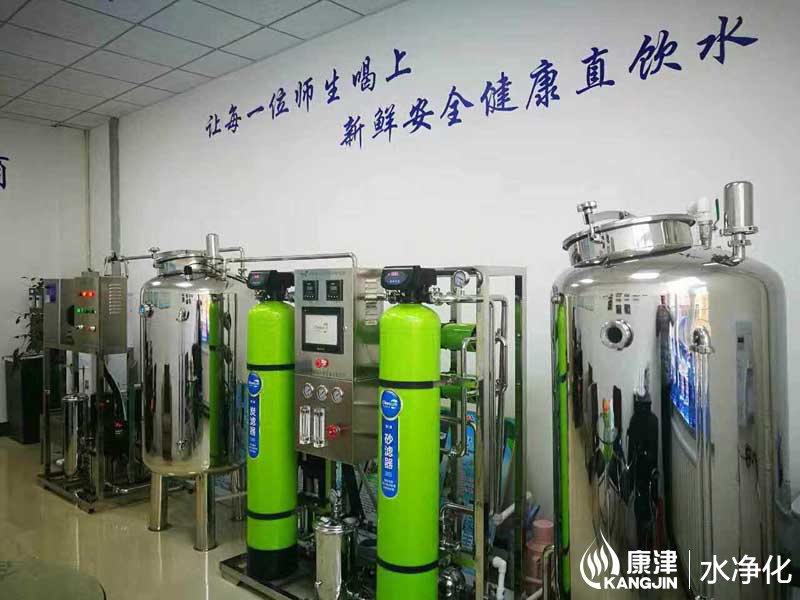

1、 系統主機
管道直飲水核心機組主要由六大系統構成，整個系統工程執行建設部部頒標準《管道直飲水技術規程》CJJ110-2006、國家建筑標準設計圖集07SS604《建筑管道直飲水工程》。
機房設備設計使用壽命為50年（正常的保養和維護條件下），管道與建筑同壽命。
2、 系統管網
直飲水管材的選用與自來水系統有極大的不同，由于直飲水不僅對無菌要求嚴格，而且還具有流量小，流速慢，管網滯留時間長，不允許管道有二次污染。采用塑料管材不允許有溶析物，金屬管材不允許有銹蝕物，用于直飲水的管材、配件、附件、設備需要嚴格選擇才能真正確保水質和系統的正常運行。
管網材質： 根據工程建設經驗和對市場上各種新型管材的比較，我們采用食品級的304不銹鋼或PPR管材
管網循環技術：為保證直飲水的新鮮口感，管網采用循環管道設計，直飲水在管道中循環通過供水管網用戶 回水管網 再處理 供水管網，完全滿足直飲水的技術要求。
管網壓力均衡技術：經過我們獨特的壓力減壓、加壓、持壓設計，我們能保證整個系統中任意一個出水點均是壓力均等的，完全滿足管網壓力要求。（這些都是一般的環保公司無法實現和滿足的）
3、 系統終端
室內終端設備可以根據用戶需求采用防溢式管道飲水機，或不銹鋼水龍頭。管道飲水機有落地式、壁掛式兩類，該機內置食品級不銹鋼內膽，可以實現飲水溫度4-95度。
由于我們的生產設備均是取得了衛生部的《衛生許可批件》，出水水質均能達到建設部部頒標準《飲用凈水水質標準》CJ94-2005 。
4、在線監測系統
從源水一直延續到終端用水點，我們采用了及時、透明的水質監測程序，并以LED數字監控，確保水質的安全與衛生。
（1）凈水站用一套電腦監控系統實現集中控制，方便運行管理和各處理系統的配合。監控系統由工控電腦、MCGS、打印機等組成。
（2）本系統采用MCGS軟件，它是全集成式、開放式、基于組建技術的自動化軟件，它提供監視、監控、報警管理和控制等功能，是基于操作系統Windows98或Windows2000之上。
（3）MCGS通過與可編程控制器的通信，對現場設備運行狀態、在線儀表進行組圖，實現實時在線顯示。 如：水位的高低、泵的啟停狀態、閥門的開關狀態、流量、PH值等。
（4）報警功能：現場出現異常情況具有畫面報警和聲音報警，并停止其相應環節的運行，顯示出錯的位置。如：水箱水位過高或過低報警，并控制上一級或下一級的運行。
（5）遠程控制：如果只想在監控室對現場某些設備進行控制，只需點擊相應的控件就可實現。如：泵啟動時，點擊相應的水泵，轉換到手動狀態，按啟動按鈕即可。
